Silo Seviye Ölçümünde Radar Teknolojisi ve Ölçüm Açısı

Depo Seviyesi Ölçüm Teknolojisi

Radar seviye sensörleri, temassız seviye ölçüm teknolojileri arasında en güvenilir ve yaygın kullanılan yöntemlerden biridir. Özellikle sıvı, granül, toz, tahıl, çimento gibi akışkan veya katı malzemelerin seviye takibinde kullanılır. Endüstride hem silo, tank, bunker gibi depolama alanlarında hem de kimya, gıda, enerji, çimento, maden gibi proseslerde tercih edilir.

Radar Seviye Sensörleri

• Çalışma Prensibi: Sensör, elektromanyetik dalgaları (genellikle mikrodalga frekansı) gönderir. Bu dalgalar malzeme yüzeyinden yansıyarak sensöre geri döner. Gönderme ve alma arasındaki zaman farkı, mesafe ölçümü için kullanılır.

• Temassız Ölçüm: Malzeme ile doğrudan temas etmez, bu nedenle bakım ihtiyacı düşüktür.

• Frekans Aralığı: 6 GHz, 10 GHz, 24 GHz ve günümüzde en çok 80 GHz bandında çalışır. Frekans yükseldikçe ölçüm hassasiyeti ve dar açılı ölçüm kabiliyeti artar.

• Ölçüm Aralığı: Küçük tanklardan 80-100 metre yüksekliğe sahip dev silolara kadar kullanılabilir.

• Malzeme Bağımsızlığı: Tozlu, buharlı, yüksek basınçlı, sıcak ortamlarda dahi güvenilir ölçüm yapar.

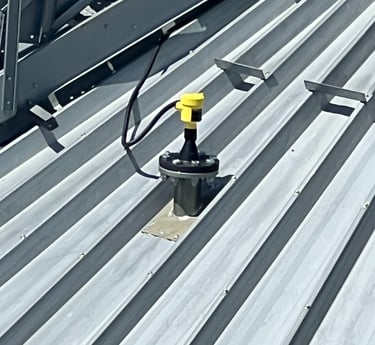

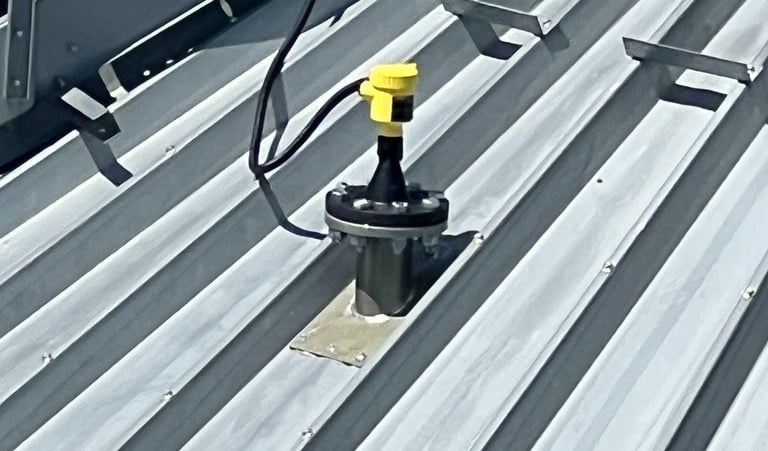

Dar Açılı Radar Sensörleri (Low Beam Angle Radar)

Dar açılı radar sensörleri, genellikle yüksek frekanslı (80 GHz ve üstü) radarlarla mümkündür. Bu sensörlerde beam angle (ışın açısı) daha küçüktür (örneğin 3° veya daha düşük).

Avantajları:

1. Daha Net Ölçüm – Yansıma Gürültüsü Azalır

   • Dar açı sayesinde radar sadece belirli bir noktaya odaklanır.

   • Silo duvarlarından, karışık yüzeylerden gelen yansıma sinyalleri minimuma iner.

   • Bu sayede ölçüm doğruluğu artar.

2. Dar ve Yüksek Silo/Tanklarda İdeal

   • Çelik silolar, tahıl depoları veya dikey tanklarda duvar yansımaları çok olur.

   • Dar açılı radarlar sadece malzeme yüzeyine odaklanarak yanlış ölçümlerin önüne geçer.

3. Küçük Malzeme Konisi – Daha Net Hacim Hesabı

   • Malzemenin üst yüzeyi düz değilse (örneğin tahıl konisi, çimento yığını) dar açılı radar daha odaklı ölçüm yaparak hacim hesaplarında güvenilirlik sağlar.

4. Tozlu ve Buharlı Ortamlarda Daha Kararlı Çalışma

   • Toz bulutları veya yoğun buhar, geniş açılı radarların sinyalini dağıtabilir.

   • Dar açılı radar daha yüksek enerji yoğunluğu ile sinyali daha kolay hedefe ulaştırır.

5. Uzun Ölçüm Mesafelerinde Avantaj

   • 30-80 metre gibi çok yüksek silolarda dar açılı radar daha güçlü sinyal yansıması elde eder.

6. Yüksek Hassasiyet

   • Milimetreye kadar ölçüm hassasiyeti sağlar.

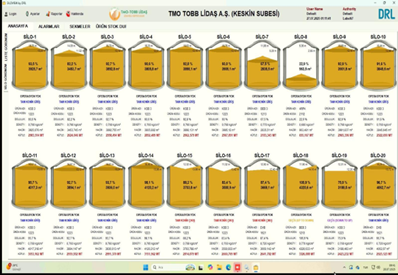

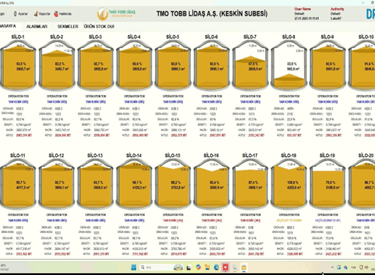

   • Envanter yönetimi ve otomasyon sistemlerinde güvenilir veri üretir.

Özellik / Kriter

Dar Açılı Radar Sensör (3° ve altı)

Geniş Açılı Radar Sensör (6–30°)

Ölçüm Hassasiyeti

Çok yüksek (mm seviyesinde)(3° ve altı)

Orta (cm seviyesinde) (6–30°)

Silo/Tank Uygunluğu

Dar ve yüksek silolarda ideal(3° ve altı)

Geniş ve alçak tanklarda uygun (6–30°)

Yansıma Gürültüsü

Minimum (duvar etkileri azaltılır)(3° ve altı)

Fazla (duvar ve ekipman yansımaları ölçümü bozabilir) (6–30°)

Tozlu/Buharlı Ortam

Daha kararlı, sinyal odaklı(3° ve altı)

Daha hassas, sinyal dağılabilir (6–30°)

Ölçüm Menzili

Uzun mesafelerde daha güvenilir (30–80 m)(3° ve altı)

Kısa–orta mesafede yeterli (5–30 m) (6–30°)

Hacim Hesabı

Daha doğru (malzeme konisi daha net algılanır)(3° ve altı)

Yanılma payı daha yüksek (6–30°)

Kurulum Hassasiyeti

Yüksek – doğru yönlendirme gerekir(3° ve altı)

Daha kolay montaj, yön toleransı geniş (6–30°)

Maliyet

Görece daha yüksek(3° ve altı)

Daha uygun maliyetli (6–30°)

Kullanım Alanları

Çelik silolar, tahıl depoları, yüksek silo ve tanklar, dar alanlar(3° ve altı)

Geniş yüzeyli tanklar, sıvı depoları, basit prosesler (6–30°)
